FM変調送信機の製作（周波数変更）

製作する送信機は、ラジオで確認できるように、80MHzをターゲットにしていた。

LTSpiceでシミュレーションをしていて、回路のめどが立ったが、これをブレッドボードで組むのはかなり、厳しいことが分かった。

静電容量が少しでも変化すると動きが変化してしまう。

⇒私のオシロが帯域１０MHzが限界もあり、動作の確認ができない。

クラップ型

この試作の目的が、FM変調送信機の動作検証を行うことから、ブレッドボード、オシロで確認できる周波数を選択することとした。

AIが１～５MHｚ程度の案を出してくれたので、それで行くこととした。

８０MHｚは別途、考えることとした。（銅板、基板・・）

FM変調送信機の製作（信号源）

FM変調送信機の製作の準備として信号源（音声）を用意することとした。

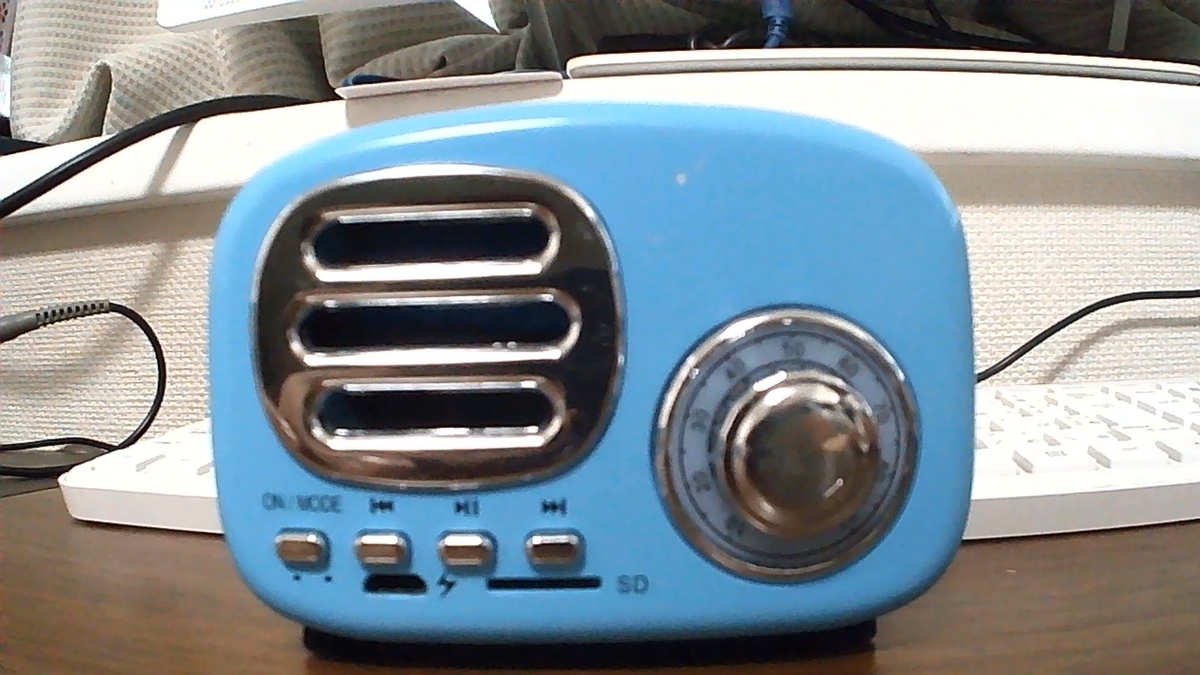

PCからとれるようにしたいと思っていたところ、以前、購入して使用していないBlueToothスピーカー（ダイソ：￥７００）があるので、これを使用できるようにしてみた。

BlueToothであればPCからいろいろ送信（可聴音）できて便利そうです。

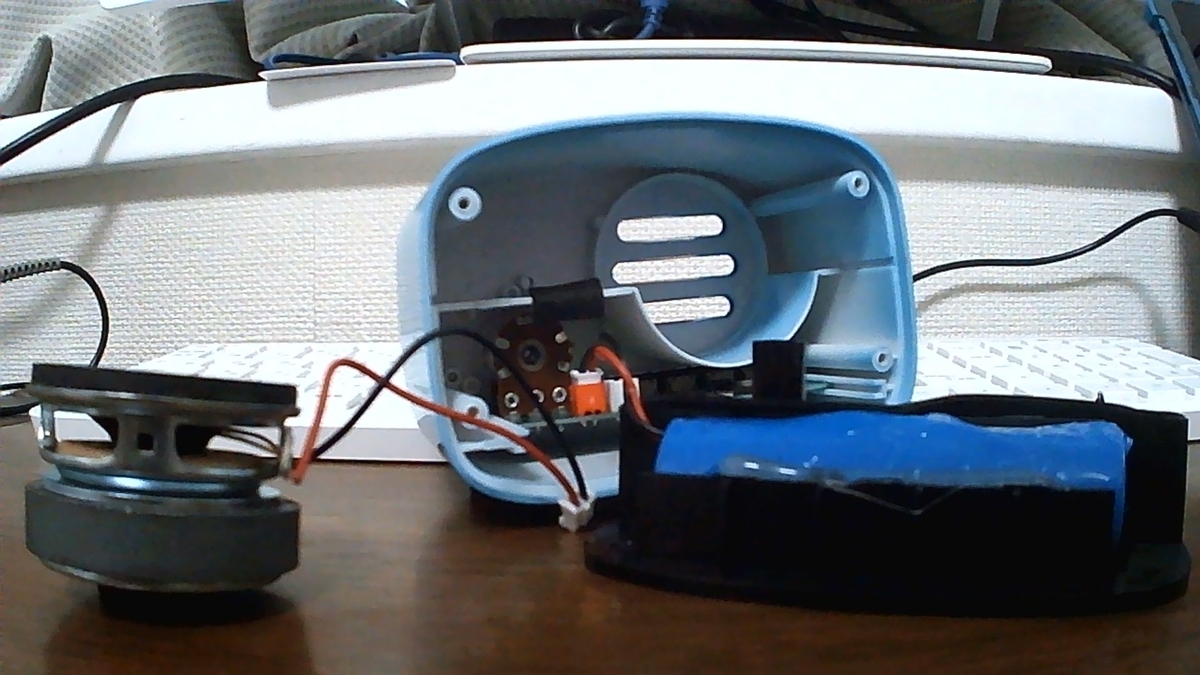

あんまり改造はしたくないので、スピーカーを外して出力をとれるようにしたいと考えています。（半田ゴテ持ってない）

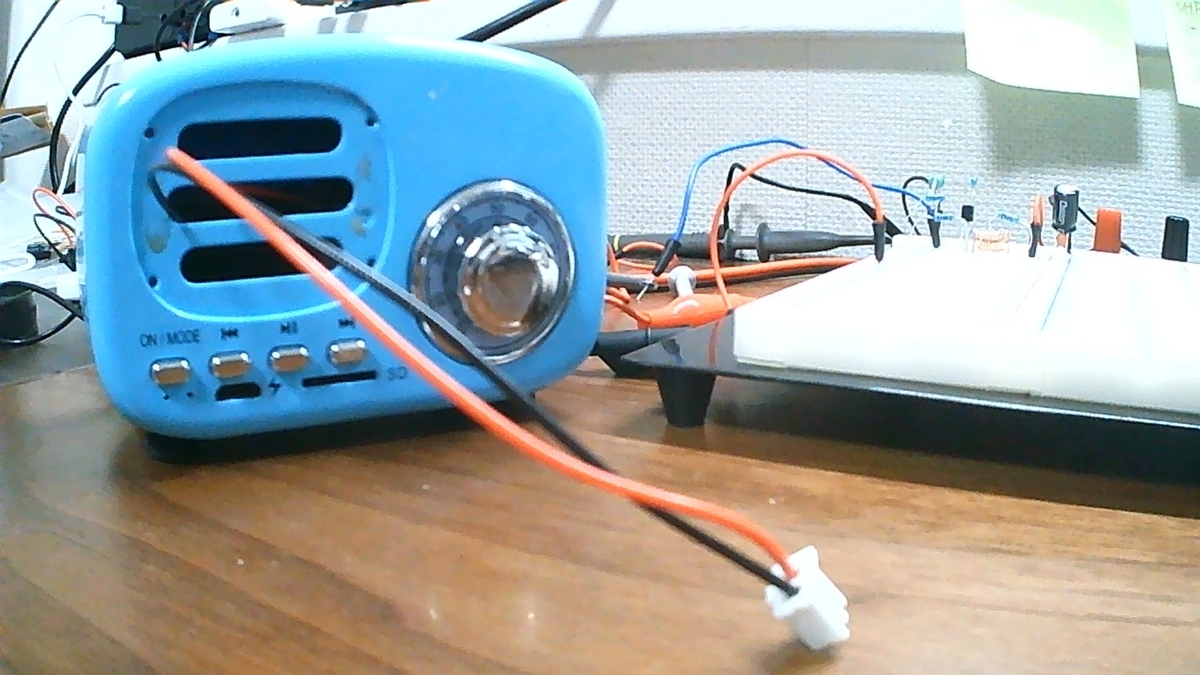

PHコネクタで出力をとりだします。

かっこ悪いけど、とりあえずこれを使用します。

FM変調送信機の製作（買い出し）

本日、仕事で八潮近郊に行ったので、秋月に寄り道しました。

いろいろ見たかったので、店舗で購入しました。

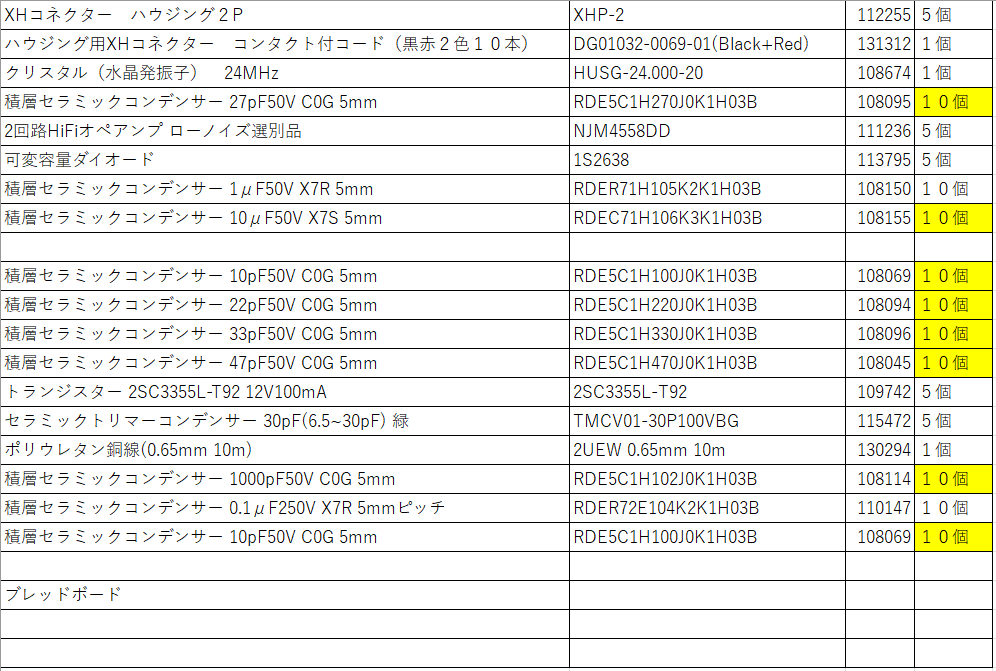

購入予定リスト

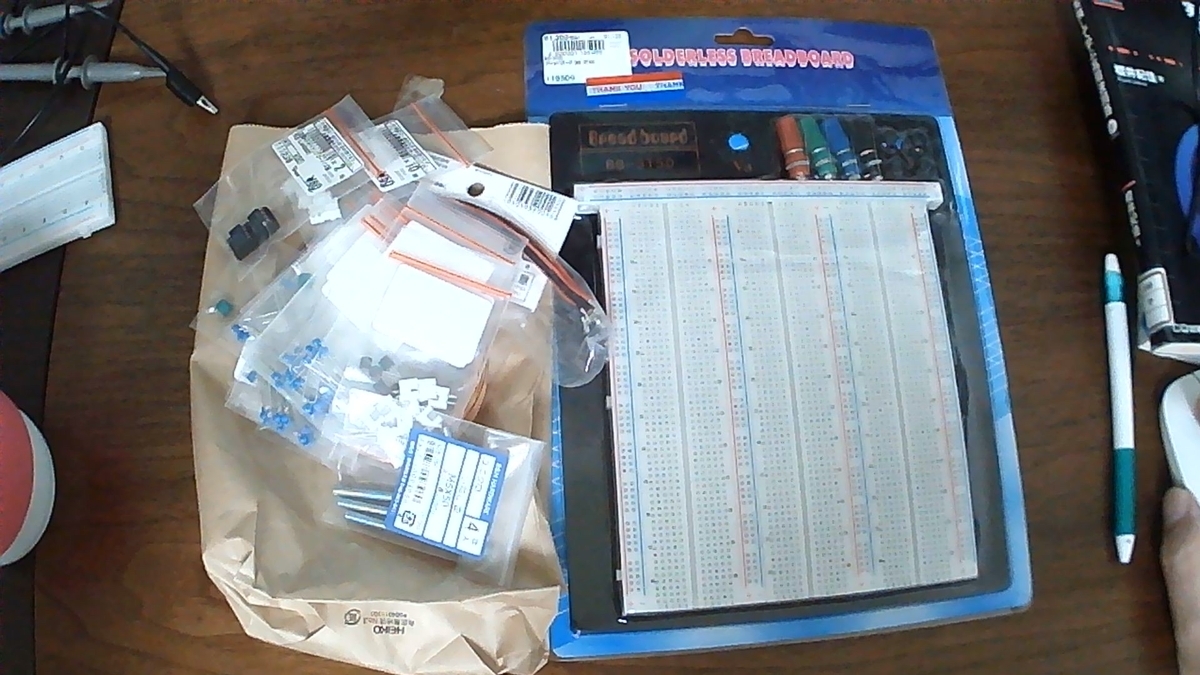

予定していた部材はすべて購入できました。

いろいろ面白いものがあり、余計なものまで買いたくなりましたが、ぐっとこらえて帰ってきました。また、次回はゆっくり行きたいと思います。

市の図書館に行ったら、下記の本があったので借りました。

２週間だと見切れないので、よさそうなら購入します。

FM変調送信機の製作（With AI）

FM変調送信機の製作にあたり、AIに質問しながら実施することとした。

基本的に、Copilotを使用して、補助的にGeminiを使用していこうと思う。

一気に細かく指示するのではなく、順番に進めていくことで考えている。

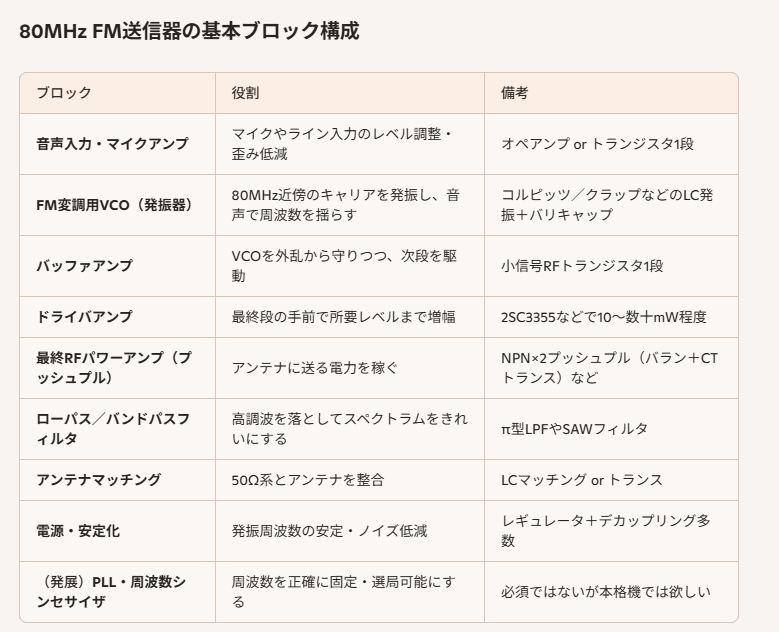

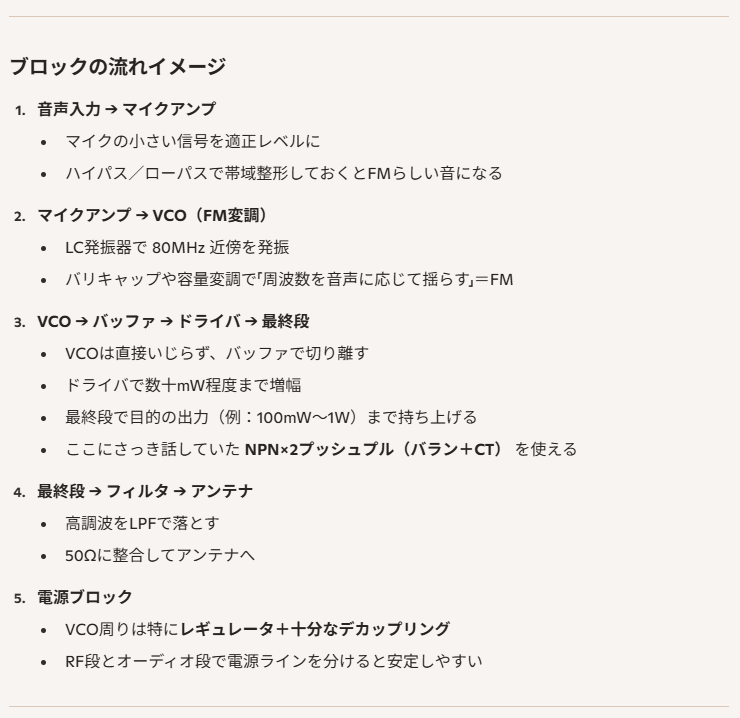

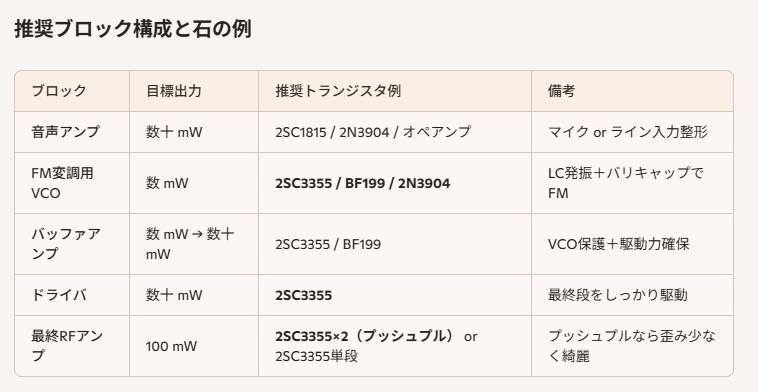

下記のブロックを提案されたのでこれに沿って実施する。

メインのデバイスを提案してもらう。

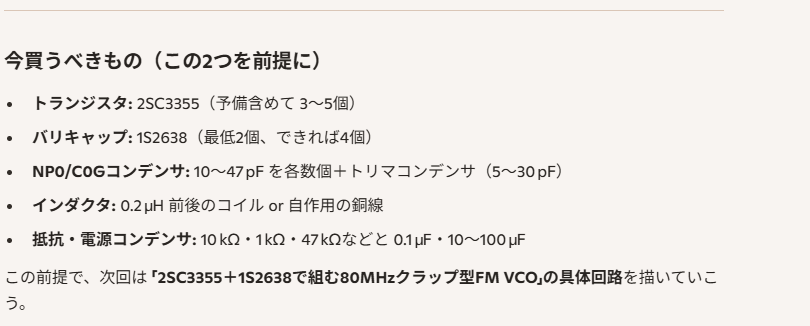

AIに当面必要となる部材を上げてもらいました。

部材を秋月に行って準備する予定です。（店舗に行って購入）

これから、ブロックごとにシミュレーションを行って、ブレッドボードに組み立てていきます。

AM変調（コレクタ変調）

とりあえず簡易的にトランジスターで製作してみた。

シミュレーションでは確認ができなかったので実機で確認することとした。

コルピッツの電源を、左上の増幅回路のエミッターから取得するようにした。

信号は、波形ジェネレーターで入れた。

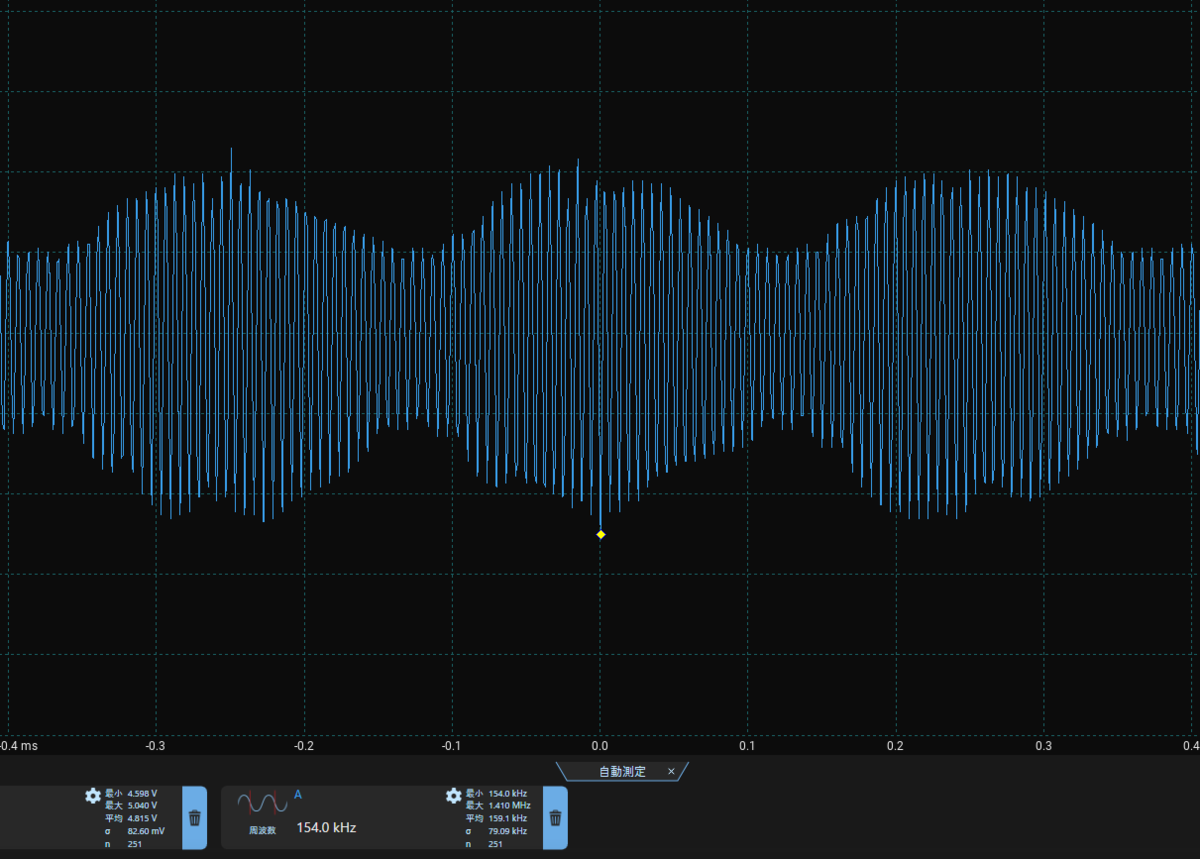

波形はかなり汚いがなんとなく変調されているように見える。（下記は４KHz）

実際にラジオで聞いてみると、１K、２K・・・８KHｚ　で音が変化しているのが確認できる。

波形が汚いので、回路を見直したほうが良いかもしれない。

ただ、AM変調は行われて電波が発振していることが分かった。

オペアンプを購入してから回路を見直そうと思う。

FMとかほかの変調方式もやってみたいと思います。

※先日、知り合いと話をしていたら、AM変調には、ベース変調、コレクタ変調、エミッタ変調？があるそうで、この回で実施した変調はコレクタ変調であることを知った。

コルピッツ発信（応用編２）

変形型のコルピッツ発信を組み立ててみました。

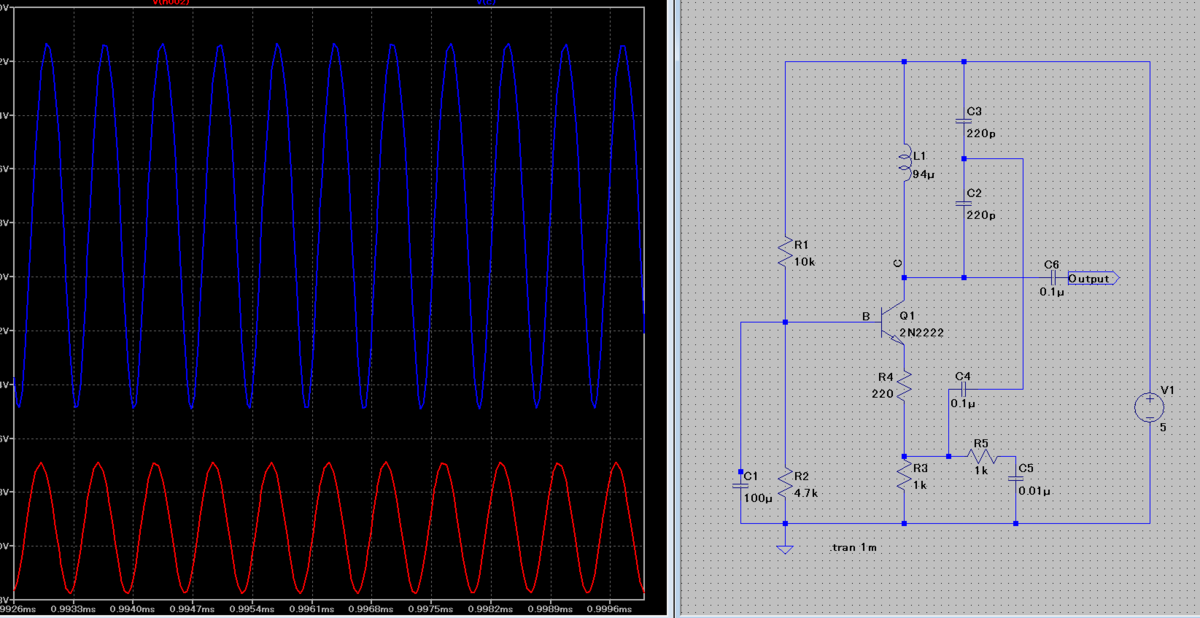

下記は、持っているパーツの値に設定して、シミュレーションを実施

青：出力電圧（パスコン未通過）　赤：帰還電圧（パスコン通過後）

想定通り奇麗に発信しています。

青：出力電圧（パスコン未通過）　赤：帰還電圧（パスコン通過後）

帰還側で出力をとってもいいぐらいです。

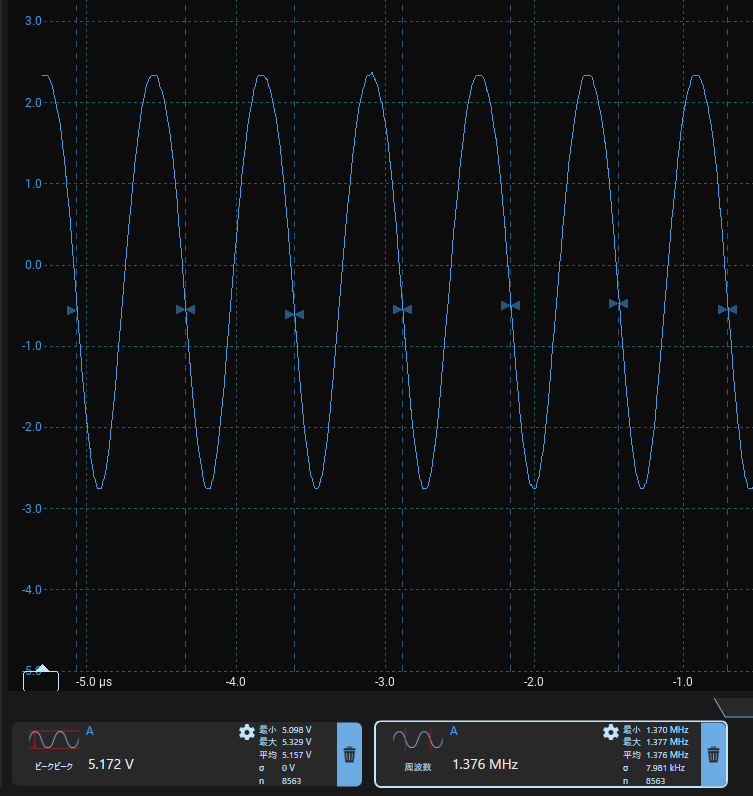

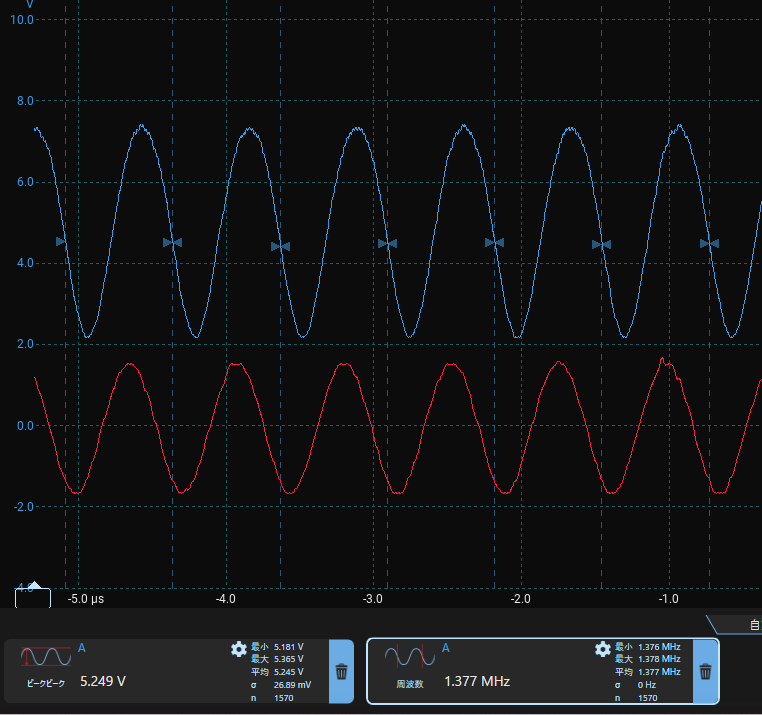

下記が実際の出力になる。

青：出力電圧（パスコン通過後）

ほぼシミュレーションと同じ結果になっている。

ラジオで発振してるかの確認をしましたが、はっきりはしませんが、ノイズが消えているのでしているようだとしか言えません。

出来たら、AM変調をかけたいのですが、パーツ（OP)が必要みたいですが、購入が必要なので購入後に実施します。

あと、電波をどうにか見たいのですが、ソフトウェア無線（SDR)であれば電波の確認はできそうなので検討中ですが、オシロで見る方法はないのか？

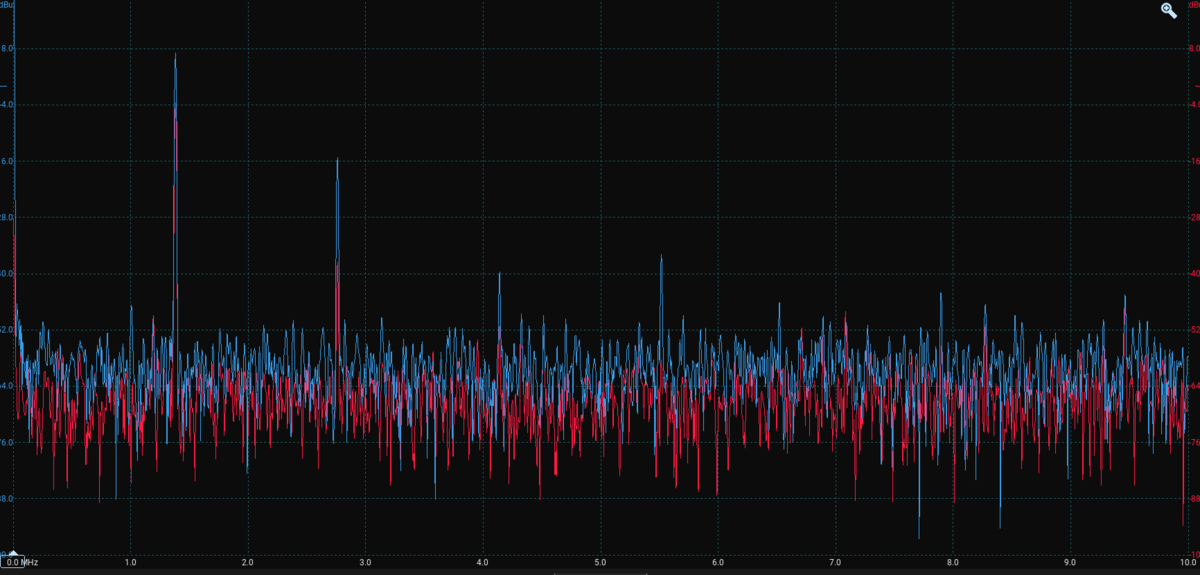

オシロのスペアナモードで確認したら、高調波もしっかり出てます。

継続

一点私がよくわからないのは、ベースにパスコンを入れている理由である。

実際にこれを抜くと影響が出る。（ノイズが乗る、レベル変動など）

シミュレーションでもベースから電流が流出しているために、これを除去するために入れているのだと思うが、ベースから電流が流出する理由がわからない？？？
